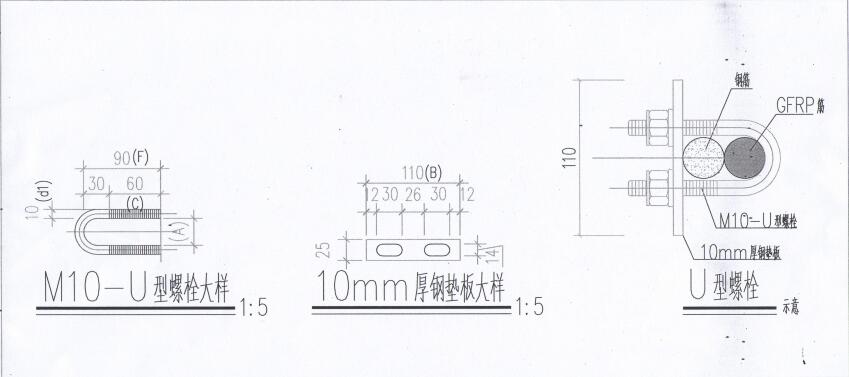

如图所示：U型卡扣是用来搭接玻璃纤维筋或者玻璃纤维筋与钢筋的，根据玻璃纤维筋或者钢筋的直径采用合适的、方便的U型卡扣大小。

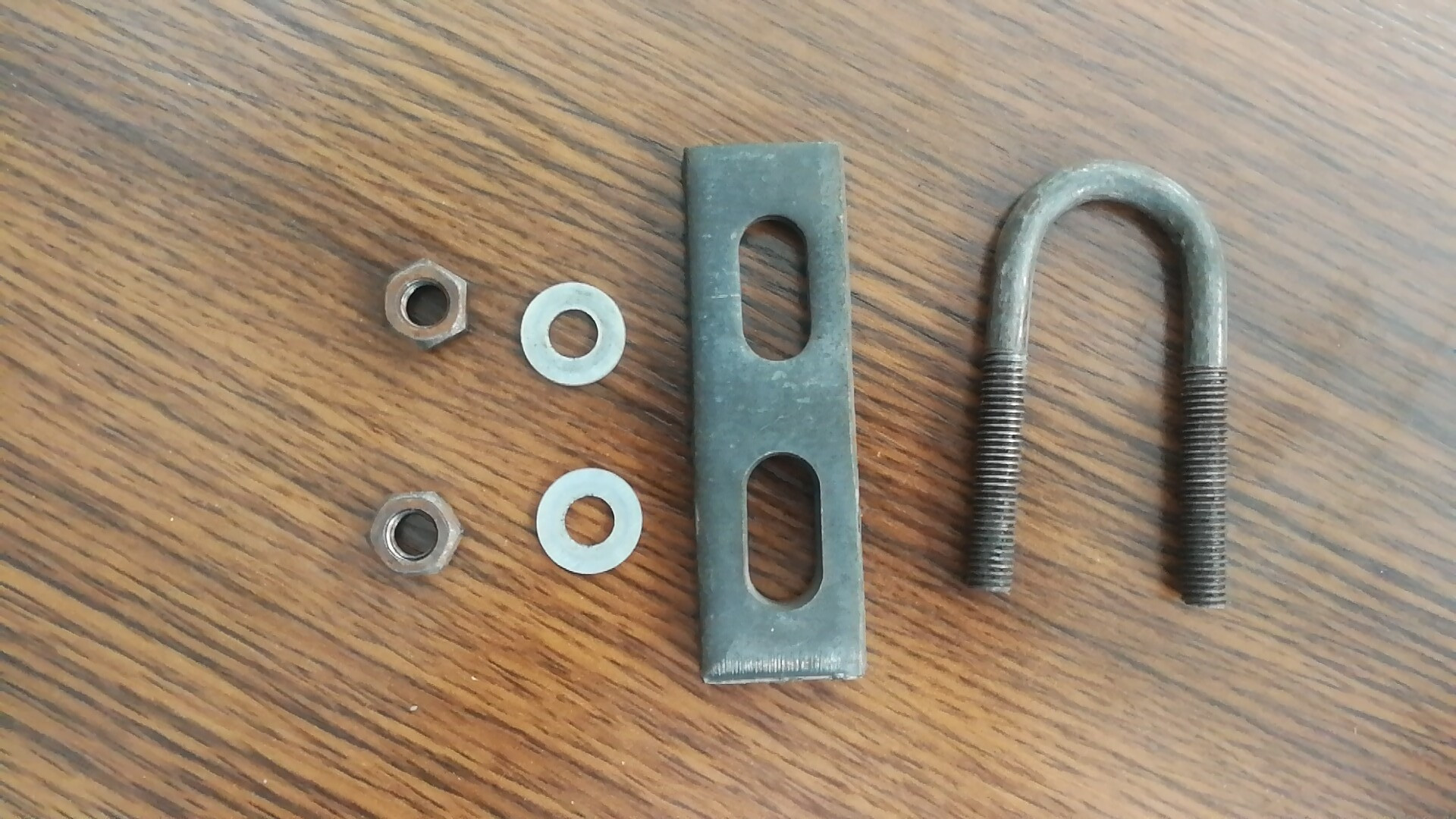

  一套U型卡扣是由U型螺栓、2个螺帽、2个垫片以及钢垫板组成的，使用的时候将两根玻璃纤维筋或者一根玻璃纤维筋一根钢筋，并列放在一起，用U型螺栓卡上，然后将钢垫板套在螺栓的两根螺杆上，最后依次将垫片、螺母拧在螺杆上，最后拧紧。搭接长度一般要求20D，即需要搭接筋材直径的20倍，如：直径30的玻璃纤维筋搭接，需要的长度为600mm，通常搭接部分需要2-3套U型卡扣。

玻璃纤维筋用的U型螺栓及钢垫板是建筑工程中常用的连接和固定组件，它们各自具有特定的功能和作用。以下是对U型螺栓及钢垫板的详细介绍：

一、U型螺栓

1. 定义：
   U型螺栓是一种具有U型结构的紧固件，通常用于连接和固定管状物体或片状物体。在玻璃纤维筋的应用中，U型螺栓起到了关键的连接作用。

2. 结构特点：

• 形状为U型，两端具有螺纹，可以与螺母配合使用，实现紧固效果。

• 材质通常为高强度钢材或不锈钢，以确保连接的稳固性和耐久性。

• 规格多样，可以根据具体需求选择不同直径、长度和螺纹规格的U型螺栓。

3. 应用：

• 在桥梁、建筑等工程中，U型螺栓用于连接和固定玻璃纤维筋，以增强结构的整体稳定性。

• 还可以用于其他需要高强度连接和固定的场合，如机械设备、车辆制造等。

4. 注意事项：

• 在选择U型螺栓时，应根据玻璃纤维筋的规格和连接要求来确定合适的螺栓规格。

• 安装时，应确保螺栓与螺母配合紧密，避免松动或脱落。

二、钢垫板

1. 定义：
   钢垫板是一种用于增加接触面积、分散压力或保护基础结构的钢板。在玻璃纤维筋的应用中，钢垫板通常与U型螺栓配合使用，以实现更加稳固的连接。

2. 结构特点：

• 通常为平板形状，具有较大的接触面积。

• 材质为高强度钢材，具有良好的承载能力和耐久性。

• 规格多样，可以根据具体需求选择不同厚度、尺寸和形状的钢垫板。

3. 应用：

• 在连接玻璃纤维筋时，钢垫板被放置在螺栓与基础结构之间，以增加接触面积，分散螺栓产生的压力。

• 还可以用于其他需要增加承载面积或保护基础结构的场合，如桥梁支座、建筑基础等。

4. 注意事项：

• 在选择钢垫板时，应根据螺栓的规格和连接要求来确定合适的垫板规格。

• 安装时，应确保垫板与螺栓和基础结构紧密贴合，避免松动或脱落。

三、U型螺栓与钢垫板的配合使用

1. 连接方式：

• 通常将U型螺栓穿过玻璃纤维筋和基础结构上的预留孔，然后在螺栓两端安装螺母并拧紧。

• 在螺栓与基础结构之间放置钢垫板，以增加接触面积并分散压力。

2. 注意事项：

• 在连接过程中，应确保螺栓、螺母和垫板之间的配合紧密，避免松动或脱落。

• 应对连接部位进行定期检查和维护，以确保连接的稳固性和耐久性。

综上所述，U型螺栓和钢垫板在玻璃纤维筋的应用中起到了关键的连接和固定作用。通过合理的选择和使用，可以确保结构的整体稳定性和耐久性。
