玻璃纤维筋
文章出处: 本站
人气:
发表时间: 2022/11/30 10:35:06
什么是玻璃纤维筋?玻璃纤维筋极限抗拉强度(MPa)是 多少呢?玻璃纤维筋弹性模量(GPa) 多少呢?玻璃纤维筋极限剪切强度(MPa)多少呢?玻璃纤维筋应用于什么地方呢?玻璃纤维筋有哪些分类呢?玻璃纤维筋执行标准是什么呢?为什么地铁用玻璃纤维筋呢?
![201812111612248125.jpg](/upload/201812/11/201812111612248125.jpg)

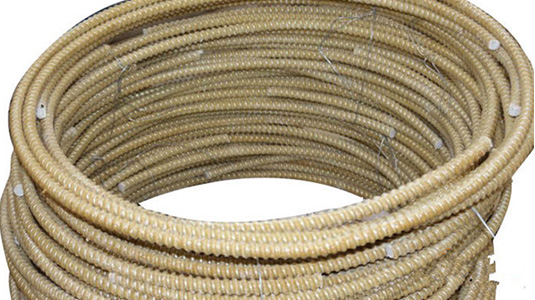

玻璃纤维筋(GFRP rebar)以玻璃纤维为增强材料,是目前市场上最主要的复合材料筋材,具有轻质高强、耐腐蚀、易切割和无磁性等特性,广泛应用于路面桥面铺装、基坑施工、沿海工程、隧道新意法施工、TBM工法、CT室等。
产品型号 Type No. | 直径规格(mm) Diameter (mm) | 极限抗拉强度(MPa) Ultimate tensile strength (MPa) | 弹性模量(GPa) Modulus of elasticity (GPa) | 极限剪切强度(MPa) Ultimate shear strength (MPa) |
B70-12 | 12 | 600-900 | >40 | 110-150 |
B70-16 | 16 | 550-850 |
B70-25 | 25 | 500-800 |
B70-32 | 36 | 500-700 |
B70-40 | 40 | 450-600 |
![](http://www.blxwj.com/upload/202210/09/202210090944388974.jpg)

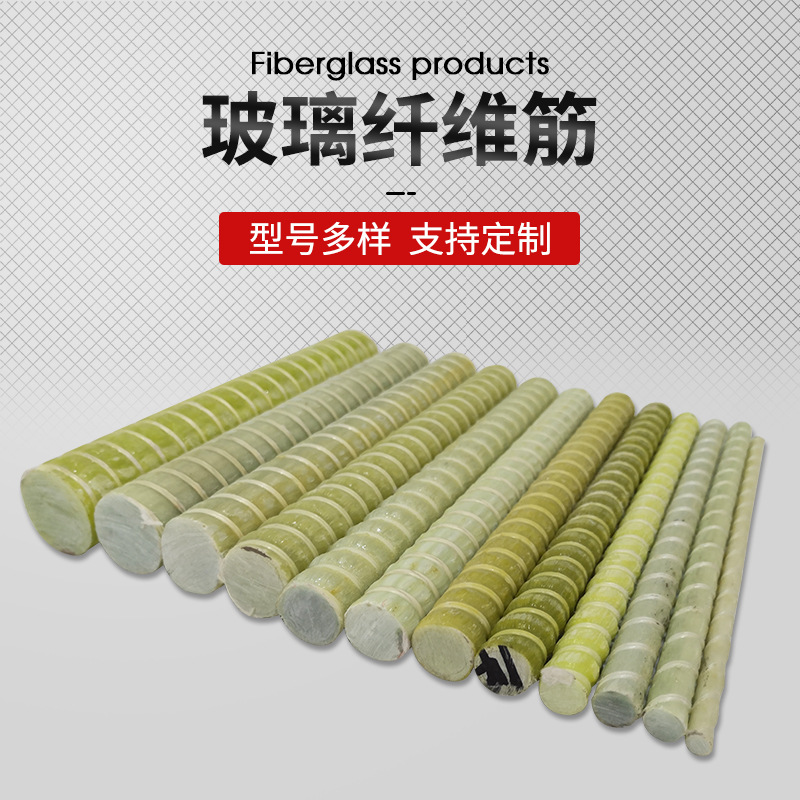

(1)玻璃纤维筋分类(Classification)
按照玻璃纤维筋表面形态,可分为全螺纹表面和裹砂(喷砂)表面,不同表面形态的GFRP筋与混凝土的粘结强度不同,可根据客户要求进行选择。筋材性能及测试方法严格按照如下标准或规范进行。
序号 NO. | 标准号 Standard number | 标准名称 Standard name |
1 | GB 50608-2010 | 纤维增强复合材料建设工程应用技术规范 |
2 | JG/T406-2013 | 土木工程用玻璃纤维增强筋 |
3 | ISO 10406-1-2013 | Fibre-reinforced polymer (FRP) reinforcement of concrete. Test methods. Part 1:FRP bars and grids |
4 | ACI 440.3R-04 | Guide Test Methods for Fiber-ReinforcedPolymers (FRPs) for Reinforcing orStrengthening Concrete Structures |
5 | CSA-S806-02 -2002 | Design and Construction of Building Components with Fibre Reinforced Polymers |

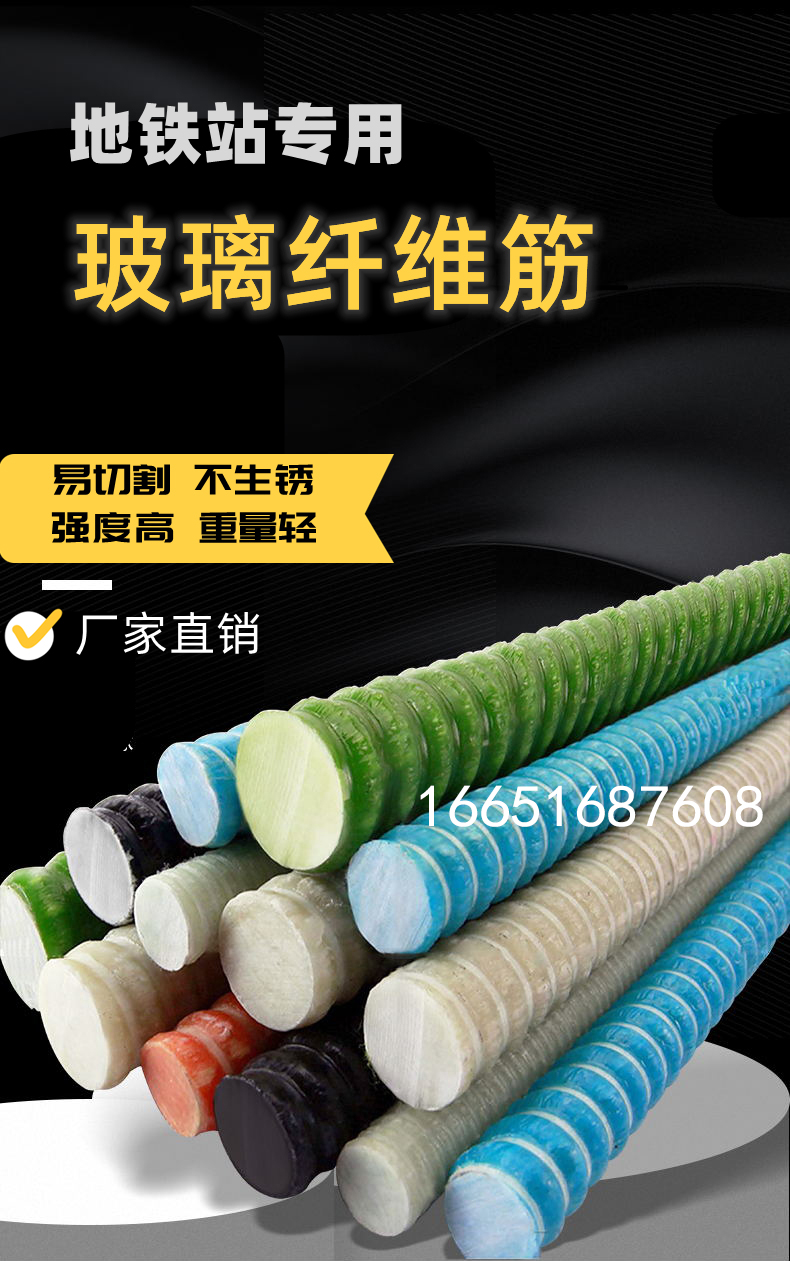

(2)地铁用玻璃纤维筋(GFRP rebar for Subway)
我公司专业生产地铁用玻璃纤维筋,符合CJJ-T192-2012《盾构可切削混凝土配筋技术规程》和JGT 406-2013《 土木工程用玻璃纤维增强筋》的相关规定,在地铁站连体墙修建中替代钢筋,方便施工,降低成本,得到业主的一致认可。
![](/upload/202210/08/202210081028172519.jpg)
(3)高耐久性玻璃纤维筋(High durability of GFRP bar)
使用高耐久性树脂为主要基体材料,具有优异的耐腐蚀特性,是解决钢筋锈蚀的最佳方案之一,可应用于化工厂、盐雾环境、桥面铺装等工程中。筋材耐腐蚀性达到加拿大ISIS认证说明书所定义的最高等级D1级耐久性要求。
产品型号 Products Part No. | 大小 Size | 公称直径 Nominal Diameter (mm) | 公称横截面积 Nominal Area (mm2) | 极限抗拉力 Utimate Tensile Load(KN) | 保证抗拉强度 Guaranteed tensile strength (MPa) | 弹性模量 Modulus of Elasticity (GPa) | 单位重量 Weight (g/m) | 剪切强度 Transverse shear strength (MPa) |
B100-6 | 2 | 6 | 31.67 | 28 | 896 | 46 | 77.4 | 150 |
B100-10 | 3 | 10 | 71.26 | 59 | 827 | 46 | 159 |
B100-13 | 4 | 13 | 126.7 | 96 | 758 | 46 | 281.3 |
B100-16 | 5 | 16 | 197.9 | 143 | 724 | 46 | 427.1 |
B100-19 | 6 | 19 | 285 | 197 | 690 | 46 | 607.2 |
B100-22 | 7 | 22 | 387.9 | 254 | 655 | 46 | 809.6 |
B100-25 | 8 | 25 | 506.7 | 314 | 620 | 46 | 1046.2 |
B100-29 | 9 | 29 | 641.3 | 376 | 588 | 46 | 1413.7 |
B100-32 | 10 | 32 | 791.7 | 437 | 551 | 46 | 1711.4 |
B100-35 | 11 | 35 | 958.1 | 462 | 482 | 46 | 1934.6 |
B100-38 | 12 | 38 | 1160 | 520 | 448 | 46 | 2455.4 |
B100-41 | 13 | 41 | 1338 | 554 | 413 | 46 | 2872.1 |
![](http://www.blxwj.com/upload/201908/05/201908051648590781.jpg)
玻璃纤维筋是一种新型的高科技纤维增强复合材料,是由高性能纤维与合成树脂基体、固化剂采用适当的成型工艺所形成的材料,根据外观可分为直筋、弯曲筋、圈筋、异形筋等。
玻璃纤维筋相对普通钢筋有很多优势,防腐性能,绝热绝缘性,且抗拉强度高,各项异性便于切割,重量轻仅为钢筋的1/4,而且和普通钢筋相比具有很大的增效性。
根据玻璃纤维筋的材料特点,该材料已应用于许多工程项目上,包括隧道工程、基坑和边坡支护、防腐工程、防电磁干扰工程、砖混结构加固工程。
盾构机进出口洞门处用来代替普通钢筋,有便于切割的优点;
矿山法施工中的锚杆,有便于安装,防腐的优点;
制成土钉,泥钉,预应力锚杆等;
军事工程,医院的核磁共振室,机场设施,高压电设备及附近工程;
加固砖混结构抵抗地震,台风,冲击波等;对局部发生开裂,变形结构进行修复。
玻璃纤维筋的优质工程特性,决定了玻璃纤维筋的广泛用途。
