玻璃纤维筋检测标准，检测方法，检测流程及注意事项

文章出处: 玻璃纤维筋检测中心 人气:

发表时间: 2022/8/30 22:55:30

　　本文讲为您介绍，玻璃纤维筋检测与力学性能测试，玻璃纤维增强筋同一批次送检，玻璃纤维筋取样规范，玻璃纤维筋检测公司机构，玻璃纤维筋检测标准，玻璃纤维筋检测代表数量，玻璃纤维筋检测项目，玻璃纤维筋检测方法及检测流程等，欢迎咨询：16651687608（微信同号）

　　初步认识玻璃纤维筋

　　玻璃纤维筋，也叫FRP筋，它是目前市场上主要的复合材料筋材，以玻璃纤维为增强材料，具有轻质高强、耐腐蚀、易切割和无磁性等特性，如今，很多工程施工中，围护结构常采用玻璃纤维筋钻孔桩围护结构，但如果在使用前没有对玻璃纤维筋进行相关检测，因玻璃纤维筋出现质量问题导致基坑坍塌等工程事故，将给各方造成严重损失。尤其是在地铁等应用较为广泛的工程中，在传统作业过程中，施工人员要将围护结构拆除掉，割断突出的钢筋工作量巨大，且存在非常高的安全风险，而玻璃纤维筋相比钢筋易切割，不仅能保证盾构机的始发，还能在很大程度上降低施工难度及成本，优势十分明显。　

　　玻璃纤维筋产品优点

　　玻璃纤维筋是目前市场上主要的复合材料筋材，以玻璃纤维为增强材料，以合成树脂为基体材料，并掺入适量辅助剂复合而成的复合材料，称为玻璃纤维增强塑料，玻璃纤维筋作为新型复合材料，具有很多钢筋不具备的优点：

　　1、玻璃纤维筋具有轻质高强、耐腐蚀、易切割和无磁性等特性，质量仅为同体积钢筋的1/4左右。

　　2、玻璃纤维筋热膨胀系数比钢材更接近水泥，与混凝土之间的粘结强度比钢筋更高，在某些特定环境下的工程结构中适应性更强，在降低工程风险的同时还能降低相应成本。

　　3、安全性能好，不导热、不导电、阻燃抗静电。

　　玻璃纤维筋用途

　　广泛应用于地铁隧道（盾构）、煤矿、高速公路、桥梁、机场、码头、车站、路面桥面铺装、基坑施工、边坡支护、海堤河坝、水利工程等领域；

　　玻璃纤维筋的应用主要体现在两方面：一方面是代替钢筋作为加强筋使用；另一方面是应用在地铁隧道、公路、铁路桥梁及城市立交桥、高架桥、民用建筑、隧道等特种结构的加固、改造和补强方面。

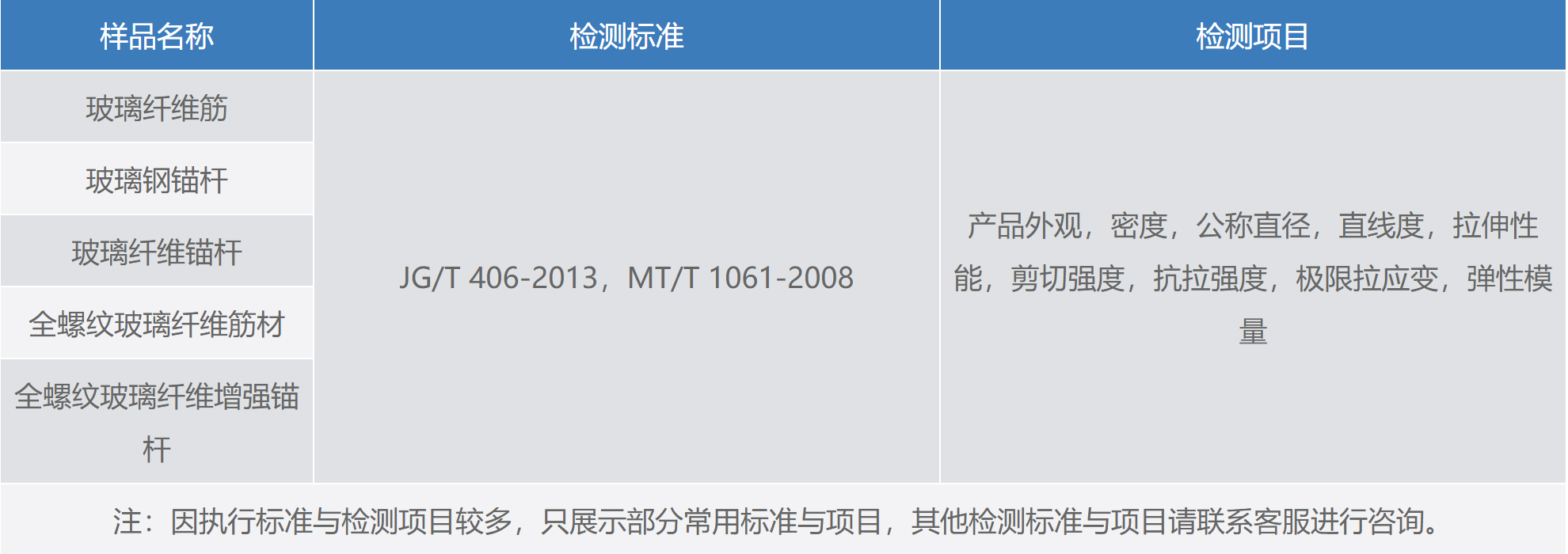

　　玻璃纤维筋检测项目及检测规范

　　在对玻璃纤维筋施工前，应核对产品质量保证书、检测报告以及品种、规格、色泽、数量进行验收，如果发现问题，应该和相关当事方进行及时沟通。而其中检测报告的取得，需根据对玻璃纤维筋样品的检验检测实况进行出具。

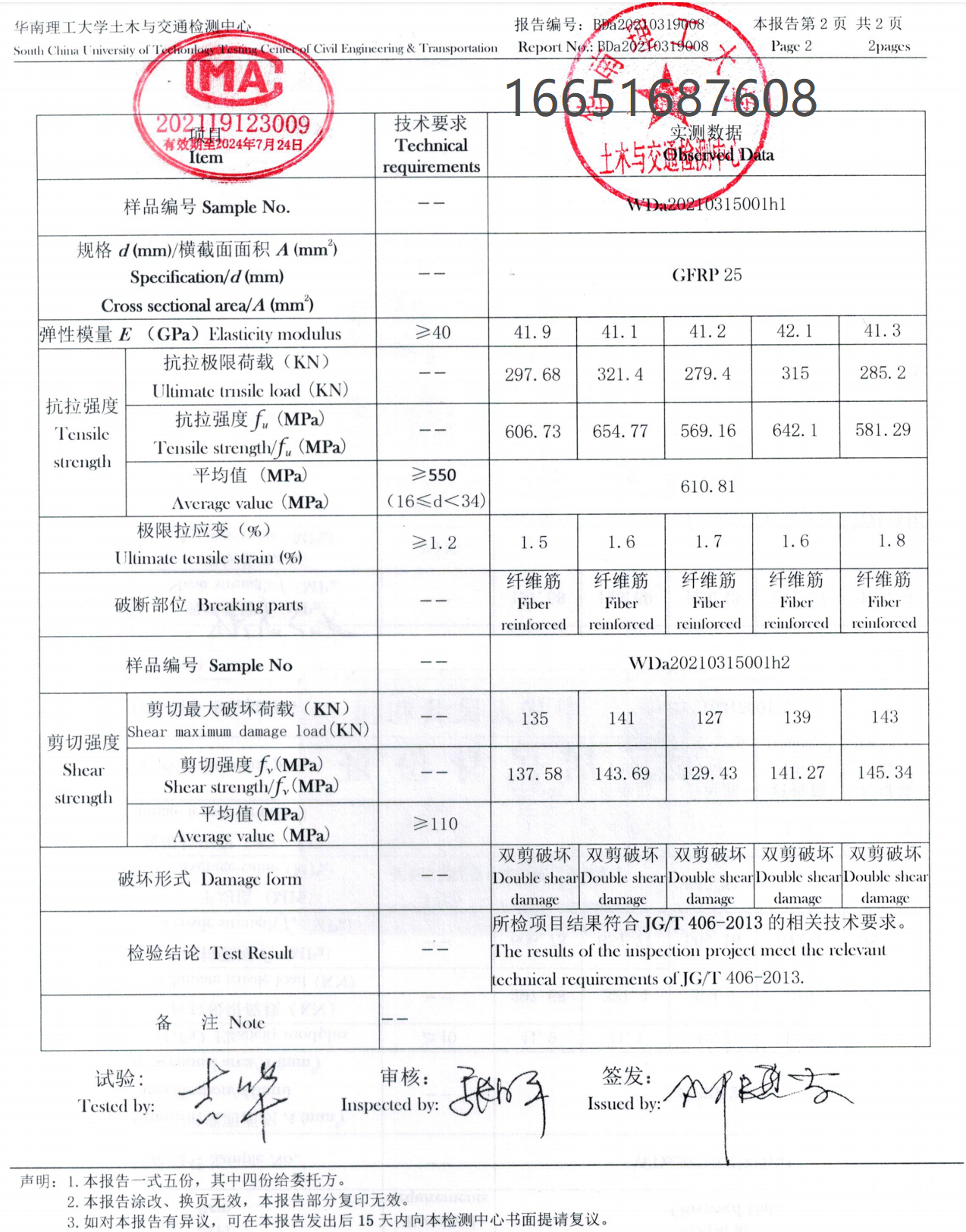

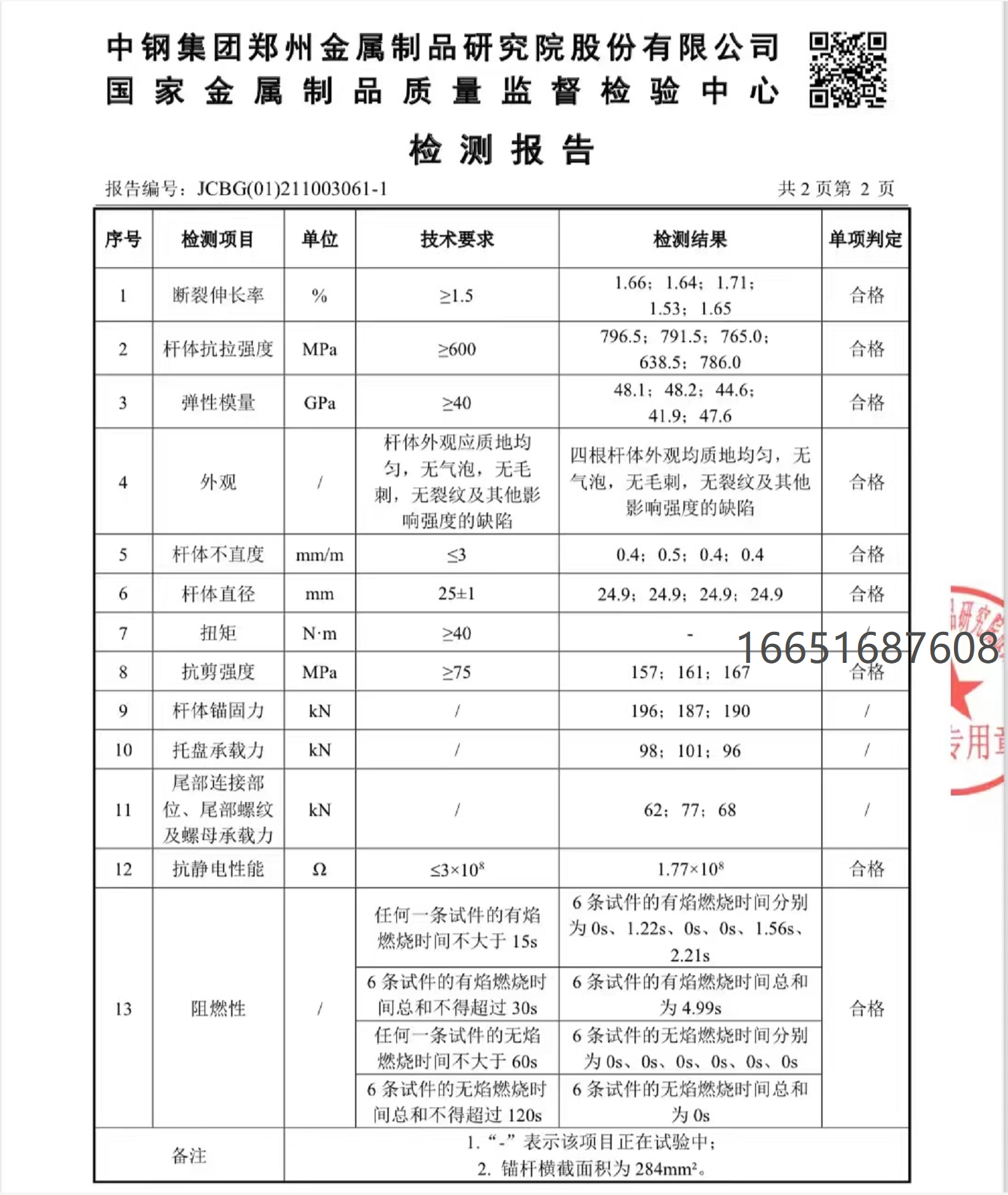

　　玻璃纤维筋主要是应用在工程项目中，所以对质量把关很严格。玻璃纤维筋出厂做型式检验，必须要做的检测项目有6个：产品外观，密度，公称直径，直线度，拉伸性能，剪切强度。其中，拉伸性能又包括抗拉强度，极限拉应变，弹性模量三个项目。

　　一.外观：形状宜为螺纹形式，螺纹杆体表面质地应均匀，无气泡和裂纹，其螺纹牙形、牙距应整齐，不应有损伤。

　　二.密度：GFRP筋材料的密度在1.9~2.2g/cm3，试验要按照GB/T1463-2005的规定执行。

　　三.公称直径：公称直径范围宜为10mm-36mm，常用直径规格有20mm，22mm，25mm，28mm，32mm.不同的直径规格，允许偏差和直线度要求也有差异，具体按照标准执行。

　　四.直线度：按照标准要求，直径为10mm-18mm的直线度要求≤3mm/m；直径为20mm-28mm的直线度要求≤4mm/m；30mm-36mm的直线度要求≤5mm/m。

　　五.拉伸性能：按照标准GB/T26743-2011执行。

　　1.抗拉强度：不同直径的玻璃纤维筋，抗浪强度标准值是不同的，具体按照标准执行。

　　2.弹性模量：要求≥40GPa。

　　3.极限拉应变：要求≥1.2%。

　　六.剪切强度：试验要严格按照标准JG/T406-2013附录B的规定进行，结果要求≥110MPa。

　　玻璃纤维筋检测依据：《JG/T406-2013土木工程用玻璃纤维增强筋》

　　检测单位及检测机构：广州、武汉、成都、郑州、太原、南京、北京等

　　玻璃纤维筋检测费用：每个地方检测项目不一样，收费也不一样

　　送检注意事项

　　玻璃纤维筋多少年检测一次？玻璃纤维筋主要是应用在工程项目中，所以对质量把关很严格。每批产品在出厂的时候都要进行外观，尺寸偏差和拉伸强度的检验，但是当出现下列情况之一时，就要按标准要求进行全部项目的形式检验。

　　1.新产品投产时或老产品转厂生产的试指定型鉴定时；

　　2.产品停产一年以上恢复生产时；

　　3.正常生产后，如果材料和工艺等有较大改变，可能影响产品性能时；

　　4.正常生产的产品满两年时；

　　5.出厂检验结果与上次形式检验有较大的差异时。

　　检测报告注意事项

　　1、报告无“研究测试专用章”或公章无效，报告无防伪二维码无效;

　　2、复制报告未重新加盖“研究测试专用章”或公章无效;

　　3、报告无主检、审核、批准人签字无效;

　　4、报告涂改无效;

　　5、对检测报告若有异议，应于收到报告之日起十五日内提出，逾期不予受理;

　　其他注意事项

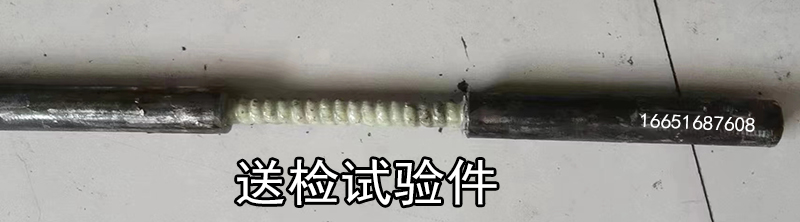

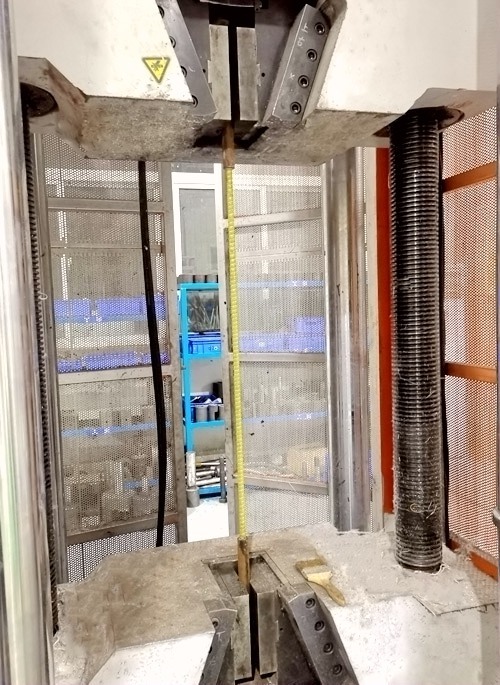

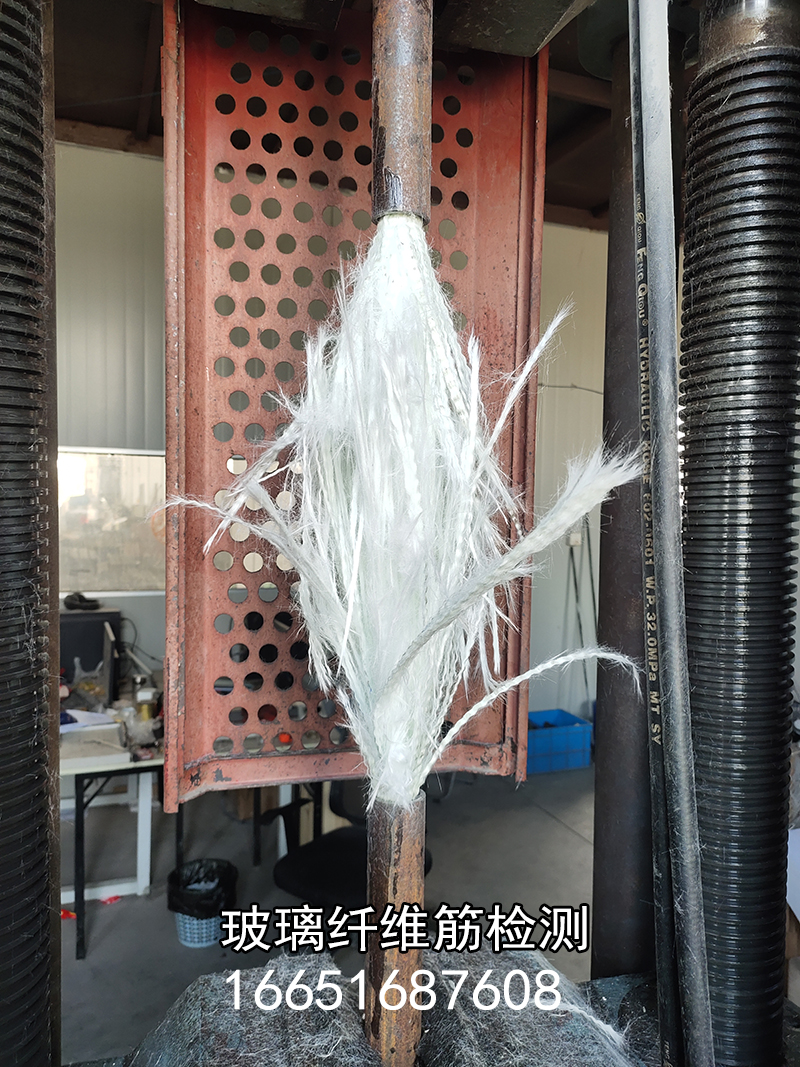

　　如前文所述，玻璃纤维筋是属于脆断性材料，其横向抗压强度和层间剪切强度均比较低，这种特性给相关试验增加了很多难度。在拉伸试验中，按传统方式即是将试样直接夹持在材料试验机的夹头上进行试验，而由于玻璃纤维筋的特性，如此做会导致外层的玻璃纤维筋受剪切破坏而产生试样拉脱、压碎或抽芯现象，导致拉伸试验失败。

　　为了改变这一情况，人们也不断的对玻璃纤维筋的拉伸试验进行改进，以提高试验的成功率，保证试验数据的准确性。但由于使用检测方法及实际操作的差异，对试验数据的影响也各不相同。检测中心根据多年的检测经验，在此方面持续的投入人力及资金成本进行研发和改进，如今已形成十分成熟的检测方案，在提高检测效率的同时，也能够更大程度上保证数据的准确性。

　　检测执行标准参考

　　JG/T406-2013土木工程用玻璃纤维增强筋

　　DIN16735-1986有非网状玻璃纤维筋的增塑聚氯乙烯(PVC-P)塑料屋顶板与沥青不相容,要求

　　JG/T351-2012纤维增强复合材料筋

　　JT/T1331-2020桥梁用复合绞线

　　GB/T34551-2017玻璃纤维增强复合材料筋高温耐碱性试验方法

　　DB11/T1342-2016玻璃纤维增强筋支护技术规程

　　ACI440.6-2008混凝土增强用碳纤维和玻璃纤维增强聚合物筋材料

　　GB/T1446纤维增强塑料性能试验方法总则

　　GB/T1463纤维增强塑料密度和相对密度试验方法

　　GB/T3961-2009纤维增强塑料术语

　　GB/T26743结构工程用纤维增强复合材料筋

　　玻璃纤维检测标准有哪些？

　　玻璃纤维是一种性能优异的无机非金属材料，种类繁多，优点是绝缘性好、耐热性强、抗腐蚀性好、机械强度高，但缺点是性脆，耐磨性较差。玻璃纤维通常用作复合材料中的增强材料，电绝缘材料和绝热保温材料，电路基板等国民经济各个领域。

　　玻璃纤维检测范围

　　玻璃纤维、玻璃纤维布、玻璃纤维棉、玻璃纤维纱、玻璃纤维网、玻璃纤维带、玻璃纤维棒、玻璃纤维管、玻璃纤维板、玻璃纤维网格布、玻璃纤维毡、玻璃纤维制品、玻璃纤维竿、玻璃纤维毯、玻璃纤维丝、玻璃纤维纱窗等。

　　玻璃纤维检测项目

　　成分检测、含量检测、质量检测、性能检测、密度检测、灰分检测、绝缘性检测、燃点检测、物理检测、含水率检测、耐热性检测、抗腐蚀性检测、脆性检测、耐磨性检测、机械强度检测等。

　　玻璃纤维检测标准（部分）

　　1、GB/T38143-2019水泥混凝土和砂浆用耐碱玻璃纤维

　　2、GB/T38097-2019城镇供热玻璃纤维增强塑料外护层聚氨酯泡沫塑料预制直埋保温管及管件

　　3、GB/T21492-2019玻璃纤维增强塑料顶管

　　4、GB/T37881-2019塑料汽车用长玻璃纤维增强聚丙烯(PP)专用料

　　5、GB/T21492-2019玻璃纤维增强塑料顶管

　　6、GB/T36493-2018玻璃纤维短切原丝流动性的测定

　　7、GB/T36494-2018玻璃纤维无捻粗纱静电性的测定

　　8、GB/T34551-2017玻璃纤维增强复合材料筋高温耐碱性试验方法

　　9、GB/T33999-2017玻璃纤维中铅、汞、镉、砷及六价铬的限量指标与测定方法

　　10、GB/T33837-2017玻璃纤维涂覆制品拉-拉疲劳性能的测定

　　11、GB/T33832-2017玻璃纤维耐水性的测定

　　12、GB/T33831-2017玻璃纤维涂覆制品耐压折性能的测定

　　13、GB/T3857-2017玻璃纤维增强热固性塑料耐化学介质性能试验方法

　　14、GB/T25041-2016玻璃纤维过滤材料

　　15、GB/T31957-2015玻璃纤维耐化学介质分析方法

　　16、GB/T31956-2015建筑用玻璃纤维增强酚醛树脂板
