规格型号：直径φ8/φ10/φ12/φ14/φ16/φ18/φ20/φ22/φ24/φ27/φ30/φ32mm

　　常用规格：玻璃纤维筋笼制作常用规格有直筋，箍筋，加强箍筋，螺旋箍筋，外箍筋等

　　执行标准：《JG/T406-2013土木工程用玻璃纤维增强筋》

　　密度：1.9-2.2g/cm³

　　材质：乙烯基和环氧树脂体系，或者乙烯基树脂和环氧树脂混合树脂

　　应用领域：GFRP筋被广泛应用于路面桥面的铺装、基坑施工、沿海工程、隧道新意施工、地铁连续墙、围护桩、水泥制品等领域

　　技术支持：16651687608（微信同号）

　　玻璃纤维筋笼，本文将通过玻璃纤维筋产品知识，应用范围，产品结构，技术参数，厂家，价格以及常见问题等方面进行介绍！文章来源，玻璃纤维筋笼厂家技术部，转载转发请注明出处！

　　玻璃纤维筋笼产品知识

　　盾构法隧道施工是目前应用较为广泛的隧道掘进方法，因其在施工速度、安全等方面具有明显的优越性，已广泛用于城市轨道交通、铁路、公路、市政、水电等隧道工程。

　　为确保盾构机始发和接收时的施工安全，盾构始发或接收位置的围护结构已趋向于采用玻璃纤维筋笼。玻璃纤维筋简称GFRP，是一种玻璃纤维增强复合材料，与钢筋相比，具有抗拉强度高，质量轻，可切割性好，抗腐蚀性能好，热传导和电传导能力低等优点，在很多情况下，可用来替代钢筋使用，同时具有钢筋所不具有的易切断性能，可大大减少盾构施工过程中的安全隐患。

　　目前使用的大多数为两端为钢筋、中段为玻璃纤维筋的混合筋笼，这种混合筋笼整体性差，易散落，玻璃纤维筋与钢筋的连接处牢固性差，在盾构施工过程中极易出现桩墙体倒塌的情况，为保证混合筋笼的整体稳定性，一般会在筋笼内设置通长的钢筋，但是通长的钢筋又会增加盾构始发或接收时刀具的切桩难度，刀具磨损较大，不利于掘进施工。

　　而玻璃纤维筋由于其材料自身的性能，是在高温条件下形成的，不具备可焊接的性能，且难以弯折，这就限定了其只能采用机械法进行连接，现有的连接方式多为绑扎法，稳定性差，事故率高。

　　玻璃纤维筋是由高性能纤维与合成树脂基体、固化剂采用适当的成型工艺所形成的材料；高性能纤维为增强材料，合成树脂为基体材料．纤维具有很高的抗拉强度，是纤维增强复合材料强度的主要提供者，主要起承受荷载作用，主要分为碳纤维、芳纶纤维、玄武纤维、玻璃纤维等．基体材料有粘结、传递剪力的作用，其物理性质可以影响纤维增强材料的物理性质。

　　为解决上述技术问题，异形玻璃纤维筋与钢筋的连接节点，包括异形玻璃纤维筋、异形钢筋和异形卡扣；所述异形玻璃纤维筋上设置有两个间隔排布的第一环形凸肋，两个第一环形凸肋之间形成截面呈矩形的第一环形凹槽；所述异形钢筋上设置有两个间隔排布的第二环形凸肋，两个第二环形凸肋之间形成截面呈矩形的第二环形凹槽；所述异形钢筋上的其中一个第二环形凸肋设置在异形玻璃纤维筋的第一环形凹槽中，异形玻璃纤维筋上的其中一个第一环形凸肋设置在异形钢筋的第二环形凹槽中；所述异形卡扣将第一环形凹槽与第二环形凸肋夹紧，或者异形卡扣将第一环形凸肋与第二环形凹槽夹紧。

　　本发明异形玻璃纤维筋与钢筋的连接节点，进一步的，还包括有钢筋箍筋，所述异形卡扣将第一环形凹槽与第二环形凸肋夹紧，钢筋箍筋箍在第一环形凸肋与第二环形凹槽上；或者异形卡扣将第一环形凸肋与第二环形凹槽夹紧，钢筋箍筋箍在第一环形凹槽与第二环形凸肋上。

　　玻璃纤维筋怎么表示

　　A：GFRP筋的横截面积

　　Cb：GFRP筋的等效周长

　　D：GFRP筋的公称直径

　　Db：GFRP筋的等效直径

　　Ef：GFRP筋的弹性模量

　　fk：GFRP筋的抗拉强度标准值

　　fv：GFRP筋的剪切强度

　　fu：GFRP筋的抗拉强度

　　Fu：GFRP筋的抗拉承载力

　　ε：GFRP筋的极限拉应变

　　璃纤维筋笼制作常用规格性能要求

　　1、GFRP筋外观要求

　　GFRP筋的形状最好是螺纹形式，螺纹杆体的表面质地应该均匀，无气泡，无裂纹，其螺纹牙形、牙距应该整齐，没有损伤，没有其他影响强度的缺陷。

　　2、GFRP筋密度要求

　　GFRP筋的密度应该在1.9-2.2g/cm³

　　3、GFRP树脂要求

　　玻璃纤维中树脂基体应使用乙烯基和环氧树脂体系，或者乙烯基树脂和环氧树脂混合树脂，产品的物理和耐久性应该满足使用要求，树脂基体的原料聚合物不应含有任何聚酯成分。

　　玻璃纤维筋代替盾构围护结构中的钢筋，这样可以保证工作井围护结构的安全，而且盾构始发、到达施工时不需要人工破除洞门，减少了盾构施工的安全风险。过去使用钢筋的传统方法是用注浆或临时围护桩等措施对井壁背后的土体进行加固后，在降水条件下进行人工凿除，实际上，这种施工作业方式往往会出现结构破坏、地下水失控等严重问题。在盾构隧道范围内使用玻璃纤维筋，使盾构在进出洞时可以直接切削围护墙进行掘进，从诸多施工现场情况来看，使用玻璃纤维筋的成本更低，施工工序也更加简单，同时还降低了施工风险，提高了施工效率，减少了资金投入。

　　在实际使用玻璃纤维筋施工时，要注意玻璃纤维筋与钢筋的连接垂直吊装的问题，因为玻璃纤维筋是无法进行焊接的，钢筋笼垂直吊装时，连续墙玻璃纤维筋下部钢筋重力全部由玻璃纤维筋与钢筋之间的连接件承担。在施工设计时要充分考虑围护墙钢筋笼下放时的施工误差，避免因钢筋笼的定位误差影响盾构的切削。

　　玻璃纤维筋钢筋笼制作材料准备

　　玻璃纤维筋笼应用范围

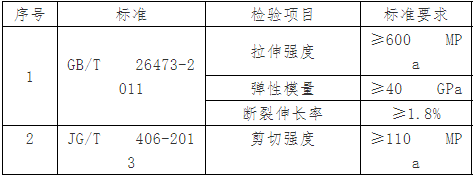

　　按照玻璃纤维筋表面形态，可分为全螺纹表面和裹砂（喷砂）表面，不同表面形态的GFRP筋与混凝土的粘结强度不同，可根据客户要求进行选择。筋材性能及测试方法严格按照如下标准或规范进行。

　　玻璃纤维筋根据使用方式不同，分为：直筋以及异形筋。异形筋可以根据要求加工生产成不同形状的：圈筋、封口筋、螺旋箍筋、拉钩筋、桁架筋等。

　　玻璃纤维筋钢筋笼制作步骤

　　玻璃纤维筋笼产品结构

　　①高承载能力，抗拉能力强，杆体强度是同等直径螺纹钢筋的两倍，但质量只有钢筋的1/4；

　　②弹模稳定，约为钢筋的1/3～2/5；

　　③电热绝缘，热膨胀系数比钢筋更接近水泥；

　　玻璃纤维筋在性能上和钢筋基本相似，与混凝土有很好的黏结性，同时又具有很高的抗拉强度和较低的抗剪强度，可以很容易的被复合式盾构机直接切割，而不会造成异常的刀具损坏。

　　玻璃纤维筋钢筋笼的制作和用途

　　但是玻璃纤维筋与钢筋的差异为玻璃纤维筋的弹性模量小，是典型的脆性材料，应力—应变曲线在断裂前表现出明显的线性关系，极大的影响了玻璃纤维筋笼起吊时的稳定性和基坑开挖阶段玻璃纤维筋连续墙的抗弯、抗剪承载能力。

　　玻璃纤维筋笼技术参数

　　玻璃纤维筋笼厂家

　　本公司是专业的玻璃纤维筋生产厂家，玻璃纤维筋笼厂家还常年供应玻璃纤维筋地下连续墙，玻璃纤维钢筋笼，各种异型筋，U型卡扣等等；我厂一直以来奉行质量为本，以期实现较高的性价比的目标。

　　玻璃纤维筋笼价格

　　玻璃纤维筋笼价格需要计算，由于玻璃纤维筋笼属于定制品，玻璃纤维筋价格与直径和形状有关系，不同直径的直筋价格不同，相同直径不同形状的纤维筋价格不一样。确定价格，您可以咨询玻璃纤维筋笼厂家。玻璃纤维筋在0.5元/个-3元/个之间。具体价格请咨询客服！16651687608（微信同号）

　　玻璃纤维筋笼常见问题

　　前段时间，北京地铁的常先生采购了大批玻璃纤维筋笼，遇到了以下问题，以供大家参考：

　　1、玻璃纤维筋的执行标准是什么？

　　我公司玻璃纤维筋产品严格执行《JG/T406-2013土木工程用玻璃纤维增强筋》与《CJJ-192-2012盾构可切削混凝土配筋规范》标准。

　　2、国内哪里可以检测玻璃纤维筋？

　　武汉华中科技大学科研室、广州中山大学、深圳、郑州、南京、太原理工大学、晋城锚杆

　　3、玻璃纤维筋合作公司

　　①中铁四局太原市政采购玻璃纤维筋

　　②中铁十六局集团有限公司采购玻璃纤维筋：郑州市只巩义市域铁路市政配套工程土建施工

　　③中铁十二局集团第一工程有限公司

　　④中铁七局集团郑州工程：兰轨2号线6标项目部

　　⑤中铁二局杭州10号线一期工程SG10-2标项目部采购玻璃纤维筋

　　⑥中铁二局四川成都

　　⑦深圳地铁十四号线

　　⑧广东水电二局采购玻璃纤维筋

　　玻璃纤维筋钢筋笼制作材料准备

　　一、搭建场地

　　钢筋笼加工制作的时候要求防雨，防潮，出入方便。一般选好合适的平整场地后，按需要搭建大棚，并拉好安全电源。

　　二、进购原材料

　　按设计的图纸要求进购钢筋，按要求截取钢筋并送到相关质量检测部门进行检验，检验合格后方可使用。焊接钢筋时，如果用电弧焊，则要按施工要求进购焊条，焊条的质量将直接影响钢筋笼的质量。如果有条件可以买我国自行研发的钢筋笼滚焊机。

　　三、加工制作

　　按设计的图纸要求进行钢筋加工。制作好的钢筋笼在监理人员检验合格后按要求堆放。

　　四、钢筋笼码放

　　加工成型的钢筋笼、钢筋网和钢筋骨架等应水平放置。码放高度不得超过2m，码放层数不宜超过3层。

　　玻璃纤维筋钢筋笼制作步骤

　　1、重叠的钢筋和玻璃纤维棒:玻璃纤维棒和钢铁之间的联系酒吧,酒吧玻璃纤维和玻璃纤维棒之间主要的钢筋应由钢u型扣、连接和u形扣应该匹配主要酒吧适应的直径的钢筋连接u形扣,和玻璃纤维杆相连。各杆连接端u形卡数不少于2张，重叠长度不少于40d。玻璃纤维筋与其它部位钢筋之间的连接，以及玻璃纤维筋与玻璃纤维筋之间的连接可以用铁丝捆扎。绑带要结实。

　　2、施工中改进措施:玻璃纤维保持架在生产过程中，应采取措施提高玻璃纤维保持架的刚度。加强桁架等)，以防止在提升和运输过程中的大变形影响玻璃纤维笼的下降。

　　3、提升措施:盾牌需要通过中间的肋骨(沿高度方向),胸腔通常发生的重叠(玻璃纤维的肋骨和钢筋之间主要的肋骨,肋骨之间的玻璃纤维肋骨和玻璃纤维),提升方法应采取从上到下三个提升点(沿高度方向)。第一个提升点一般位于钢笼最上部1米以内，第二个提升点一般位于连接点。第三起升点一般位于第二连接点以下1米处的适当位置。罐笼提升过程中，提升点必须放在钢筋上。严禁将吊点放置在玻纤条上或玻纤条与钢条的连接处。

　　玻璃纤维筋钢筋笼的制作和用途

　　玻璃纤维筋钢筋笼是一种新型的复合钢筋，抗拉能力强，但抗弯性差，且具有一定的柔韧性，使盾构在通过地面和墙体时容易穿透墙体，对盾构造成干扰。它比普通钢筋要小，但由于其特点，在吊装过程中容易断裂，是地下连续墙施工安全和质量控制的难点。

　　为了确保安全和质量的超宽玻璃纤维增强钢罩在生产过程中,提高和降低,项目部要高度重视,组织技术和现场操作员培训处理和降低之前和控制要点,并合理安排在整个施工期间,科学组织施工,施工进度是完全理解,既保证了日常施工进度，又兼顾了关键部位的施工；
